Javni zavod Park Škocjanske jame je pristopil k rekonstrukciji turistične infrastrukture v Mahorčičevi in Mariničevi jami, ki bi omogočila oglede tudi delov jame, ki so zaprti in opuščeni od leta 1965. V okviru te rekonstrukcije je predvidena tudi rekonstrukcija Marinčevega mostu.

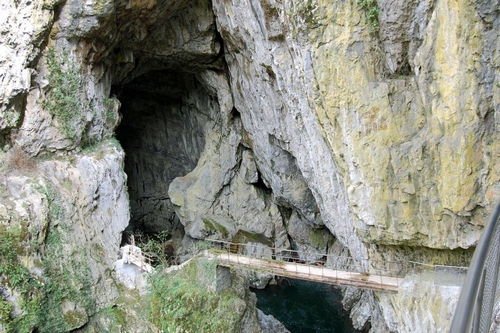

Na območju starega Marinčevga mosta (slika 1) je podjetje Ponting inžinirski biro d.o.o., Maribor pripravilo projekt za izvedbo del-PZI.

(Slika 1)

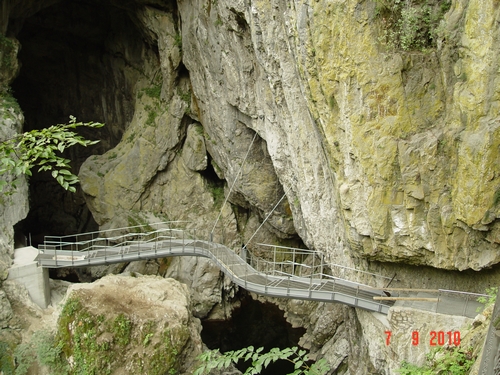

Projektant je v projektu predvidel dva vpetišča za natezne palice novega mostu (slika 2). Vsako vpetišče ima dva sidra z osnim razmakom 50 cm in medsebojnim kotom 20⁰. Vsa 4 sidra so pod kotom 35⁰ od navpičnice. Skladno s projektom so bila vgrajena 4 dvo pramenska trajna prednapeta geotehnična sidra RAFAEL 10 skupne dolžine Lsk=13,0m.

(Slika 2)

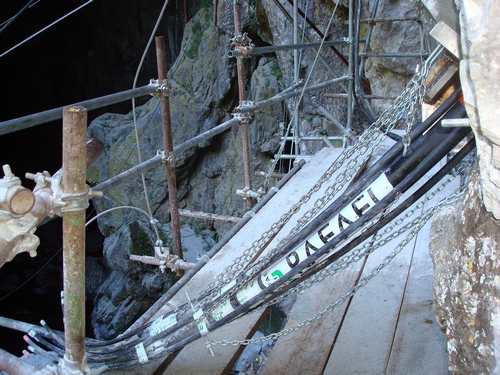

Zahtevno območje in navgor obrnjena sidra (35⁰ od navpičnice) so narekovale dodaten razvoj in modifikacije na trajnem sidru RAFAEL 10. V podjetju Rafael d.o.o. Sevnica smo uspešno rešili problematike:

• Kako po vgradnji sidra sidro obdržati v vrtini?
• Kako v celoti zainjektirati zunanji del ob predpostavki da naletimo na pretrto cono?
• Kako v celoti zainjektirati notranji del sidra?

(Slika 3)

Za kvalitetno izvedbo smo sidro v celoti opremili  v proizvodnem obratu v Sevnici z dodatnimi modificiranimi tesnilnimi obroči in tesnilnimi čepi.

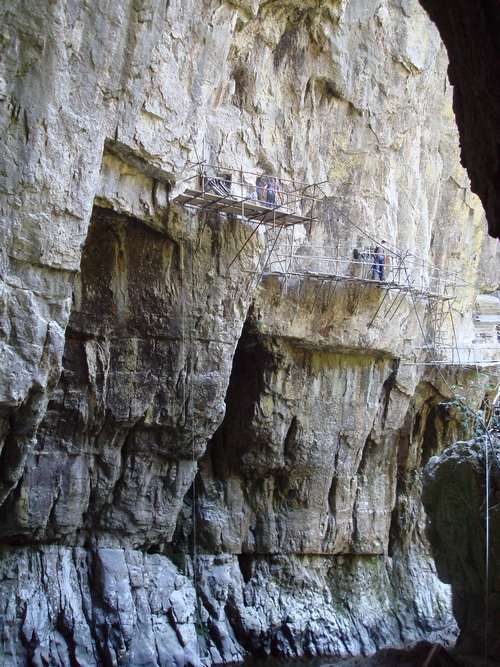

Sidra RAFAEL 10 je vgradilo, napelo in izvedlo protikorozijsko zaščitno podjetje Geot d.o.o iz Ljubljane.

(Slika 4)

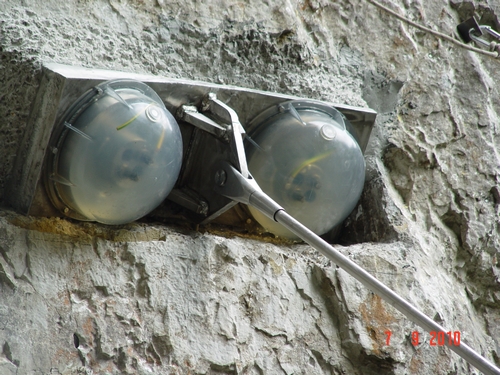

Vgrajena sidra so bila  napeta na preiskusno silo 200 kN in zaklinjena na silo zaklinjenja 167 kN.  Na sidrih je bila skladno s STS 10/0038 izmerjena vrednost električne upornosti med konstrukcijo in jeklenim pramenom sidra, ki pa je na vseh sidrih preko 200MΩ. Skladno z zahtevami pridobljenega STS (slovensko tehnično soglasje) STS10/0038 in zahtevami projektanta so bile glave sider zaščitene s prozornim zaščitnim pokrovom in prozornim protikorozijskim gelom (slika 5).

(Slika 5)

Sestavil: Matjaž Sedej, dipl.inž.geot. in rud.
